氧化镁全解析：性能特点、分类指标、耐火材料应用与价格影响因素

在耐火材料行业里，氧化镁是一种绕不开的基础原料。无论是炼钢转炉的炉衬、钢包的工作层，还是水泥回转窑的烧成带，背后几乎都能看到镁质材料的身影。对于采购方来说，理解氧化镁的性能逻辑、分类方式和价格构成，比单纯比较报价更有意义。本文结合镁质耐火材料的实际生产经验，把氧化镁这条线索从原料端讲到最后的使用端，供钢铁、水泥、玻璃、有色冶炼等行业的采购与技术人员参考。

一、氧化镁是什么：从化学式到高温性能

氧化镁的化学式为 MgO，相对分子质量 40.3，是一种典型的碱性氧化物。常温下呈白色或灰白色粉末，真密度约 3.58 g/cm³，熔点高达 2800℃ 左右，沸点在 3600℃ 以上。正是这个熔点数据，决定了它在耐火材料领域不可替代的地位——在常见的氧化物耐火原料中，氧化镁的熔点仅次于少数几种超高温材料，远高于氧化铝的约 2050℃。

除了耐高温，氧化镁还有几个对炉衬寿命影响极大的特性：

• 抗碱性渣侵蚀能力强。炼钢过程产生的炉渣、水泥熟料中的碱性组分，对酸性耐火材料侵蚀剧烈，而氧化镁本身呈碱性，与碱性渣之间化学亲和力低，因而在转炉、电炉、钢包等工况下表现稳定。
• 高温体积稳定性好。方镁石晶体在高温下结构稳定，重烧收缩小，有利于炉衬保持整体性。
• 抗水化性可调。氧化镁容易与水反应生成氢氧化镁并伴随体积膨胀，这是镁质材料储存和施工中最需要注意的问题。通过提高烧结温度、增大方镁石晶粒尺寸、引入适量添加物，可以显著改善抗水化性能。
• 导热性较好、抗热震性偏弱。纯方镁石的热膨胀系数较大，抗热震性能一般，因此实际使用中常通过引入石墨、尖晶石、铬铁矿等组分进行改性。

二、氧化镁的主要分类与技术指标

工业上所说的"氧化镁"其实是一个大家族，按生产工艺和用途可以分为若干类别。不同类别的氧化镁，价格可以相差数倍甚至十倍以上，选错类型往往比买贵更麻烦。

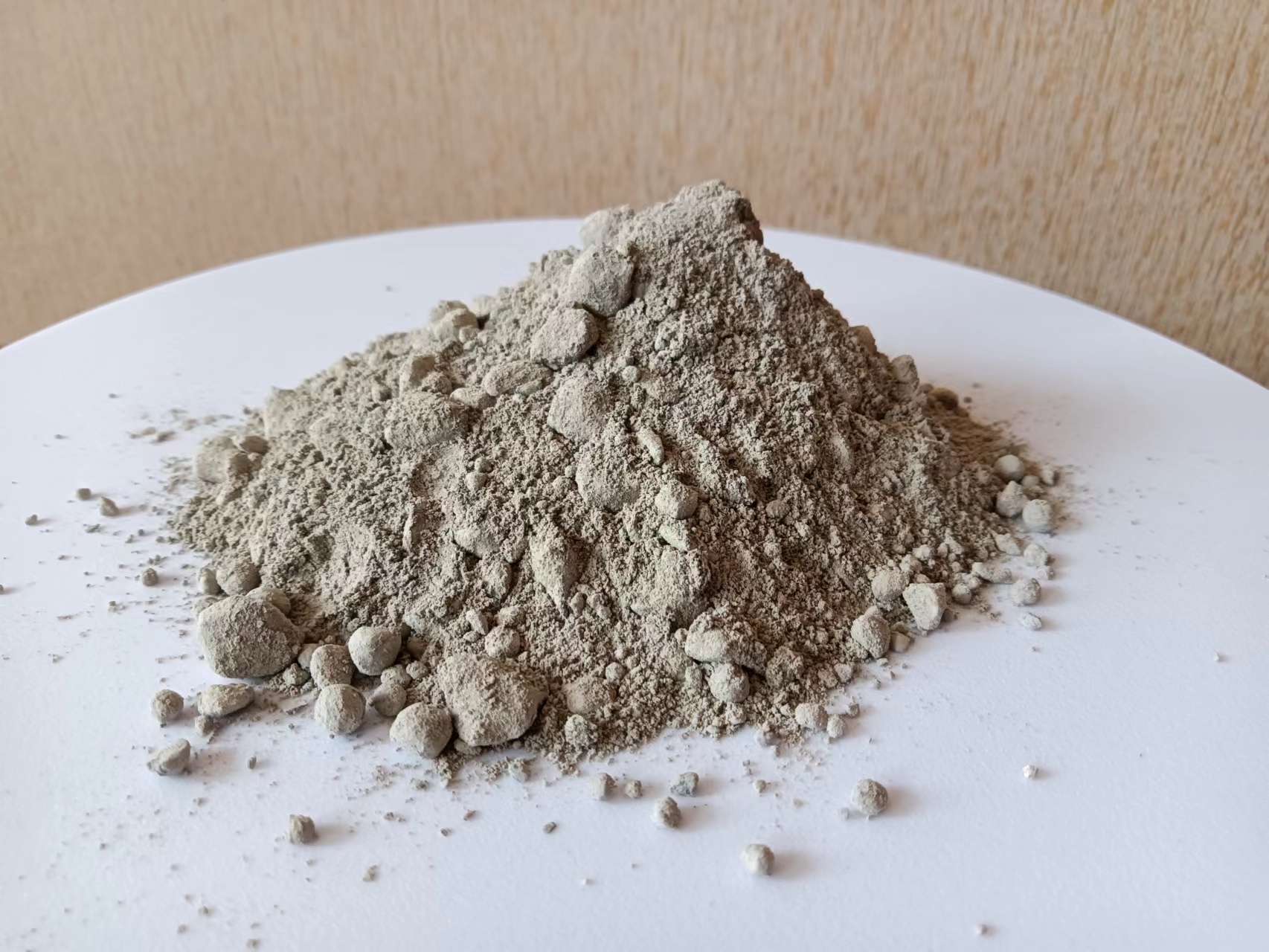

1. 按生产方式分类

• 轻烧氧化镁（苛性镁）：由菱镁矿在 700～1000℃ 煅烧而成，活性高、比表面积大，主要用于镁质胶凝材料、化工、环保脱硫、饲料添加剂以及部分不定形耐火材料的结合体系。
• 重烧氧化镁（死烧镁、烧结镁砂）：在 1500～2000℃ 高温下煅烧，方镁石晶粒发育充分，体积密度通常要求达到 3.20～3.50 g/cm³ 以上，是生产耐火砖和不定形耐火材料的主力原料。
• 电熔氧化镁：以电弧炉熔融后冷却结晶，晶粒粗大、纯度可达 97%～99%，抗水化性和抗侵蚀性最优，多用于高档镁碳砖、镁铬砖、钢包浇注料以及高温真空炉衬。
• 活性氧化镁：以氢氧化镁或碳酸镁为前驱体低温分解制得，比表面积可达 100 m²/g 以上，多用于橡胶、医药、精细化工领域。

2. 采购时需要重点看的指标

镁砂或氧化镁粉的采购合同中，以下几项指标直接决定使用效果和成本：

• MgO 含量：常见规格有 90%、92%、95%、97%、98% 等，含量越高价格越高，但并非越高越好，需结合炉渣碱度和侵蚀机理综合判断。
• SiO₂ 与 CaO 含量：两者会形成低熔点相，显著降低高温强度和抗渣性。通常希望 SiO₂ 尽量低，CaO/SiO₂ 比控制在合适范围反而有利于烧结。
• 体积密度：是衡量烧结程度的直观指标，密度越高，气孔率越低，抗渣渗透能力越强。
• 灼烧减量：反映原料是否受潮或煅烧不足，数值异常偏高往往是储存环节出了问题。
• 粒度与颗粒配级：耐火材料讲究"颗粒堆积"，粗、中、细颗粒的搭配直接影响施工体的致密度和强度。

三、氧化镁在耐火材料中的核心作用

镁质耐火材料是以氧化镁为主要成分的耐火制品和不定形材料的统称，在耐火材料总消耗中占比很高。氧化镁在其中承担的作用可以概括为三点：

第一，构筑高温骨架。方镁石晶体构成材料的骨架结构，承受高温荷载和钢水、熟料的机械冲刷。晶粒越粗大、直接结合程度越高，高温蠕变越小。

第二，抵抗碱性介质侵蚀。在转炉冶炼、钢包精炼、水泥熟料煅烧等碱性环境中，氧化镁是化学稳定性最好的常用氧化物原料之一。

第三，参与材料改性与结合。在镁钙砖、镁铝尖晶石砖、镁铁砖中，氧化镁与其他组分在高温下反应生成高熔点新相，改善抗热震性和抗渣性。在不定形耐火材料中，轻烧氧化镁还常作为结合剂或促凝组分使用。

四、常见的镁质耐火材料品种

定形制品

• 镁砖：以烧结镁砂为主要原料，MgO 含量一般在 85% 以上，主要用于平炉、电炉炉底、有色金属熔炼炉及石灰窑。
• 镁碳砖：引入石墨后抗热震性和抗渣性大幅提升，是转炉炉衬、钢包渣线区的主力产品。
• 镁铝砖、镁铝尖晶石砖：抗热震性优于纯镁砖，广泛用于钢包、水泥窑过渡带。
• 镁铬砖：抗渣性突出，多用于精炼炉、RH 真空脱气装置等苛刻部位。
• 镁钙砖（镁白云石砖）：对钢水有净化作用，适合洁净钢冶炼场合。

不定形耐火材料

近年来不定形耐火材料在镁质体系中的占比持续上升，原因很直接：整体性好、施工灵活、局部修补成本低。常见品种包括镁质浇注料、镁碳质浇注料、镁质捣打料、干式振动料、镁质喷补料和镁质涂抹料等。钢包工作层、中间包、电炉炉底、转炉大面修补，都是不定形耐火材料的典型应用位置。

不定形材料对氧化镁原料的要求与砖类有所不同，通常更关注粒度分布稳定性、流动性和烧结活性，对批次一致性的要求也更高。因此选择稳定的氧化镁厂家，往往比一次性压低采购单价更能降低综合成本。

五、下游应用：氧化镁都用在哪些行业

除了耐火材料这一主战场，氧化镁的应用面其实相当广，了解这些下游有助于判断市场行情走向。

• 钢铁冶金：转炉、电炉、钢包、精炼炉、连铸中间包等，是氧化镁消耗量最大的领域，占镁质耐火材料需求的绝大部分。
• 水泥建材：回转窑烧成带、过渡带使用镁铬砖、镁铝尖晶石砖，同时对氧化镁在熟料中的含量有严格限制。
• 玻璃与陶瓷：作为窑炉池壁、蓄热室用镁质材料，以及釉料、坯体配方中的组分。
• 有色金属：铜、镍、铅锌冶炼炉衬对镁质材料需求稳定。
• 化工与环保：烟气脱硫、废水处理、催化剂载体等使用轻烧或活性氧化镁。
• 农业与饲料：镁肥、饲料级氧化镁用于补充镁元素。
• 其他：橡胶、塑料、医药、食品添加剂等领域使用高纯氧化镁。

六、辽宁氧化镁与营口氧化镁的产业优势

说到氧化镁，就绕不开辽宁。辽宁拥有国内最具规模的菱镁矿资源，储量与品质在全球范围内都占有重要位置，主要分布在大石桥、海城、岫岩一带。围绕这些矿区，形成了从菱镁矿开采、煅烧、镁砂加工到镁质耐火制品生产的完整产业链。

营口地处辽东半岛，紧邻菱镁矿主产区，同时拥有港口和铁路运输优势，是镁质耐火材料重要的集散与加工基地之一。营口本地企业在原料采购半径、能源供应和物流成本上具备一定优势，这也是市场上"营口氧化镁""营口耐火材料"口碑形成的主要原因。对于需要长期稳定供货的钢铁和水泥企业来说，选择营口、辽宁一带的供应商，往往在交期和批次一致性上更有保障。

七、如何挑选靠谱的氧化镁厂家与耐火材料厂家

市场上氧化镁供应商数量众多，报价差距也不小，判断一家耐火材料厂家是否值得长期合作，建议从以下几个维度考察：

• 原料来源是否稳定。是否拥有固定的镁砂供应渠道，能否说明矿石品位区间。
• 生产工艺与装备。煅烧窑型、温度控制、破碎与配料系统、成型和干燥设备，直接决定产品稳定性。
• 检测能力。是否具备化学分析、体积密度、耐压强度、抗渣试验等基础检测手段，能否提供每批次的检验数据。
• 产品线完整度。能同时提供定形与不定形镁质产品的厂家，通常对工况理解更深，配合方案设计的能力也更强。
• 工程服务经验。是否提供砌筑指导、施工方案、炉衬使用跟踪等技术支持，这在钢包、转炉等关键部位尤为重要。
• 交付与库存。常规牌号是否有现货，定制产品的生产周期是否明确。

八、氧化镁价格与耐火材料价格受哪些因素影响

氧化镁价格波动比较频繁，采购方常会觉得"看不透"。实际上主要影响因素可以归为以下几类：

• 矿石品位与供应：菱镁矿品位直接决定后续加工难度和收得率，矿价上涨会迅速传导到镁砂端。
• 能源成本：重烧镁砂和电熔镁砂都是高耗能产品，电价、天然气、煤炭价格的变化影响明显。
• 环保与限产政策：主产区的环保督查、矿山整治、错峰生产等，会在短期内明显改变供给量。
• 产品规格：MgO 含量、体积密度、粒度、是否电熔，价格差异很大，单纯比较"每吨多少钱"意义有限。
• 运输距离与方式：镁砂属于大宗货物，运费在到货价中占比可观，从营口发往不同区域的价格差异并不小。
• 采购批量与结算方式：长期协议、年度框架合同通常能拿到更稳定的价格。

耐火材料价格的构成则更复杂一些，除原料成本外，还包括配方设计、成型与烧成能耗、模具摊销、检验以及技术服务成本。对于镁碳砖、钢包浇注料这类产品，技术方案对使用寿命的影响可能远超单价差异——炉衬寿命提高 10%，带来的综合效益往往比降几个点的采购价更可观。

九、氧化镁的储存与使用注意事项

• 防潮是第一要务。氧化镁，尤其是轻烧和活性氧化镁，吸潮后活性下降、结块，直接影响施工性能。仓库应保持干燥，地面垫高，避免露天堆放。
• 控制存放周期。建议先进先出，长期存放的物料使用前应复检灼烧减量和粒度。
• 分类分区存放。不同牌号、不同粒度的镁砂和粉料要明确标识，避免混料造成配方失准。
• 施工加水要严格控制。镁质不定形材料对加水量敏感，水量偏大会显著降低强度和气孔率指标。
• 烘炉制度要合理。升温过快会导致内部水分急剧汽化，造成开裂甚至爆裂，应按供货方提供的升温曲线执行。

十、常见问题解答

问：轻烧氧化镁和重烧氧化镁能互换使用吗？
一般不能。两者活性、密度和高温体积稳定性差异很大，轻烧镁多用于结合和促凝，重烧镁用于骨料和抗侵蚀主体，互换会直接影响材料性能。

问：MgO 含量越高，炉衬寿命就越长吗？
不一定。还要看杂质含量、晶体结构、颗粒配级以及是否引入石墨、尖晶石等改性组分。很多工况下，合理的配方比单纯追求高纯度更有效。

问：氧化镁受潮后还能用吗？
轻度受潮可经干燥和复检后降级使用，但用于关键部位时不建议冒险。受潮严重的物料应重新评估，避免造成炉衬早期损坏。

问：辽宁、营口一带的氧化镁和耐火材料为什么受到青睐？
主要是资源、产业链和物流三方面优势叠加，原料获取半径短、配套加工企业集中、运输便利，因而在供货稳定性和综合成本上具备竞争力。

结语

氧化镁看似只是一种普通的白色粉末，但它背后连接着菱镁矿资源、镁砂加工、耐火制品制造，以及钢铁、水泥、玻璃、有色等基础工业的运行效率。理解它的分类逻辑、性能边界和价格构成，能帮助采购和技术人员在选型时少走弯路。

腾跃耐火材料长期专注于镁质耐火材料与各类氧化镁产品的供应，产品覆盖重烧镁砂、电熔镁砂、轻烧氧化镁及镁质不定形耐火材料，可根据客户工况提供配方建议与施工指导。如果您正在为转炉、钢包、水泥窑或其它高温设备寻找稳定的氧化镁与耐火材料供应方案，欢迎随时沟通交流，我们会结合具体使用条件给出务实的选型建议。
